Палуба з сталевої штанги

Палуба для крокви Steel-Bars-це нове покоління підложних колод, розроблених будівельними інженерами. Сталеві батончики на підлозі переробляються в сталеві бруски, використовуючи напівавтоматичне обладнання для зварювання листового металу на заводі для заміни піднятої висоти та підшипникової потужності підлоги.

Ця система інтегрує сталеві бруски в бетонну плиту підлоги за допомогою шаблону будівництва. Під час процедури будівництва кронштейни сталевих колод можуть витримувати вагу мокрого бетону на підлозі та будівельному навантаженні. Протягом періоду використання верхній і нижній акорд -сталеві смуги сталевої ферми працюють разом з бетоном в цілому, щоб витримати навантаження на використання.

Палуба для крокви сталевих батів утворюється шляхом з'єднання сталевої ферми та нижнього листа через зварювання плями опору. Кронька сталевих барів виготовлена ​​з сталевих брусків, які використовуються як верхній акорд, нижній акорд та веб-смуги відповідно до різного положення. Нижній лист може бути виготовлений з оцинкованої сталевої пластини або холодної розгорнутої сталевої пластини.

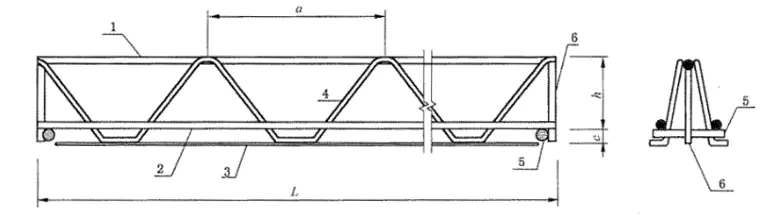

Піднесення

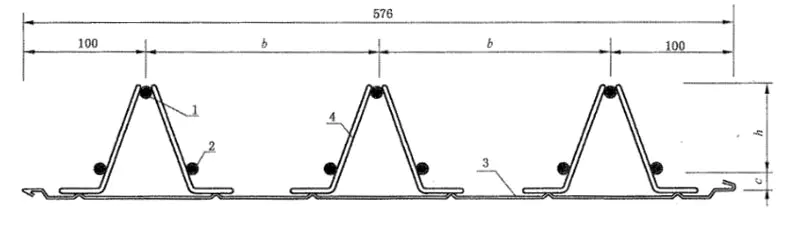

Вид секцій

1 、 Верхній акорд ； 2 、 Нижній акорд ；

3 、 нижній аркуш ； 4 、 Веб -смуги ；

5 、 Горизонтальне армування підтримки ； 6 、 Вертикальні бруски підтримки.

L: Довжина сталевої плит підлоги, ≤12000 мм ；

Н: Висота сталевої ферми, 70 ~ 170 мм

A: Відстань між сталевими секціями ферм, 200 мм;

B: відстань між сталевими брусками, 188 мм;

C: Товщина бетонної кришки, 15 мм;

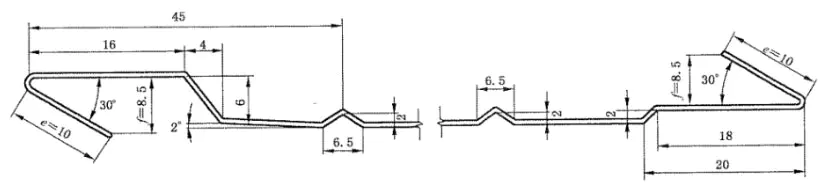

Діаграма нижнього аркуша

Перед тим, як закладати колод для крокви, опорну лінію слід встановити відповідно до вихідного положення, показаного на кресленні. Перша плата повинна узгоджуватися з еталонною лінією, а інші дошки встановлюються послідовно. Підключення дощок приймає метод кріплення, а з'єднання гачка між дошками має бути щільним, щоб переконатися, що при заливці бетону не витоку.
